高分辨率，画面外观优美
TFT彩色液晶，65536色，色彩丰富，画面鲜活
用户存储器9MB，备份重要程程序
使不同产品生产流程更换更简单
面板部分为IP65F保护架构
消减量产设备的启动工时
可直接连接变频器
可简单监控伺服运转状态
可对应MODBUS通信
可监控软元件值以及对计时器等设定值的更改
可以在现场进行FA设备的启动、调整，连接、控制多台FA设备，收集FA设备的数据
即使不在现场也可以进行设备维护
可确认报警时的详细情况
通过设定不同操作员的权限强化安全等级
适用于小型设备安装使用
丰富的语言功能与字体变换
型号 | GS2107-WTBD |
显示屏 | |
显示屏类型 | TFT彩色液晶 |
画面尺寸 | 7英寸 |
分辨率 | 800×480dot |
显示尺寸 | 154（W）×85.9（H）mm |
显示字符数 | 16点阵标准字体时：50字×30行（全角）； |
显示颜色 | 65536色 |
亮度调节 | 32级 |
背光灯 | LED（不可更换），可以设置背光灯OFF/屏幕保护时间 |
背光灯寿命 | 约50000小时（使用环境温度25℃、显示亮度50%时的时间） |
触摸面板 | |
方式 | 模拟电阻膜方式 |
键尺寸 | 最小2×2点阵（每键） |
同时按下 | 不可同时按下（只可触摸1点） |
寿命（写入次数） | 100万次以上（使用触控笔，操作力度在0.98N以下） |
用户储存器 | |
用户存储器容量 | 内置快闪卡9M字节（工程数据存储用、OS存储用） |
寿命（写入次数） | 10万次 |

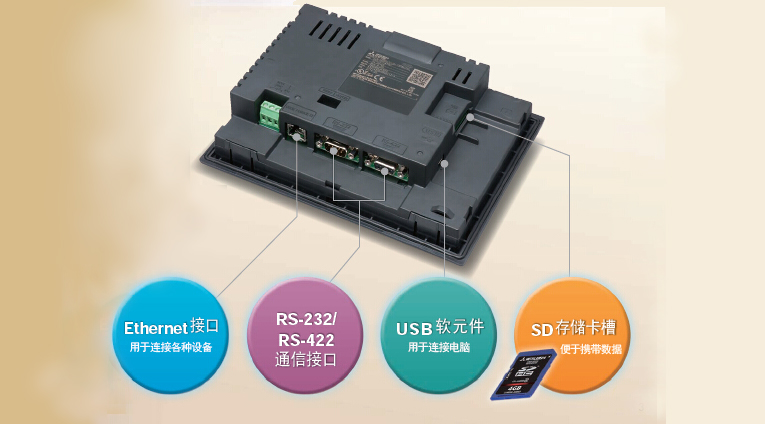

内置接口 | |
RS-422 | 1ch传送速度：115200/57600/38400/19200/9600/4800bps 接口形状：接口端子排 9针（母） 用途：连接设备通讯用 终端电阻：330Ω固定 |
RS-232 | 1ch传送速度：115200/57600/38400/19200/9600/4800bps 接口形状：接口端子排 9针（公） 用途：链接设备通讯用，条形码阅读器用、打印机、链接计算机用（FA透明功能） |
以太网 | 1ch 数据传送方式：10BASE-T/100BASE-TX 接口形状：RJ-45（模块插头） 用途：链接设备通讯用，链接计算机用（软件包数据读取/写入、FA透明功能） |
USB（device） | 1ch（前面）；最大传送速度：High-Speed 12Mbps 接口形状：USB Mini-B 用途：链接计算机用（软件包数据读取/写入、FA透明功能） |
SD存储卡 | 1ch支持SDHC、SD 用途：软件包数据读取/写入、日志数据保存 |
蜂鸣器输出 | 单音（音长可调整） |
POWER LED | 发光色：2色（蓝色、橙色） |
保护结构 | 正面：IP65 |

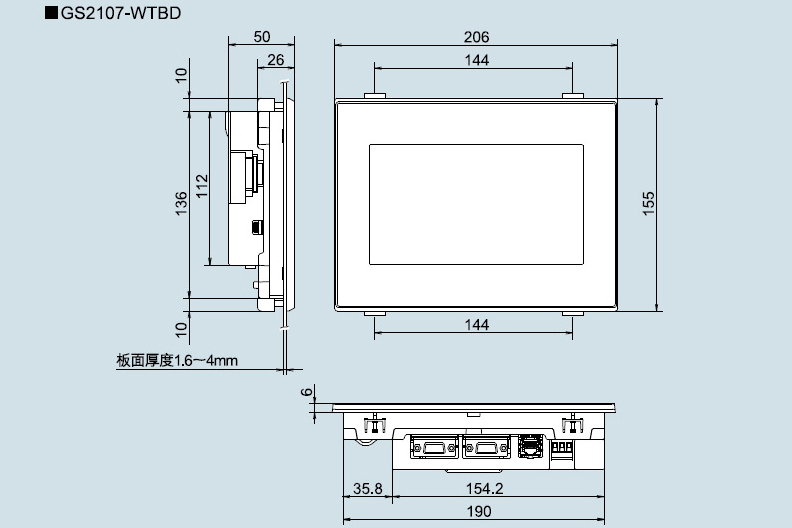

外形尺寸（W×H×D）mm | 206×55×50 |
面板开口尺寸（W×H）mm | 191×137 |
重量 | 0.9kg |
支持软件包 | Version 1.105K以上 |
电源电压 | DC24V（+10%、-15%）波纹电压200mV以下 |
最大负载时 | 6.5W以下 |
GOT单体背光灯熄灯时 | 3.8W |
冲击电流 | 17A以下（6ms、环境温度25℃、最大负载时） |
容许瞬停时间 | 5ms以内 |
抗噪声性能 | 遵从IEC61000-4-4 2KV（电源线） |
耐电压 | 电源端子总括↔地线间AC3500V 1分钟 |
绝缘电阻 | 电压端子总括↔地线间DC500V绝缘电阻表10MΩ以上 |
| 品牌 | 三菱电机 |
| 接口 | RS 422/RS 232/以太网/USB |
| 分辨率 | 800×480 |
| 屏幕尺寸(英寸) | 7 |
