- 商品介绍

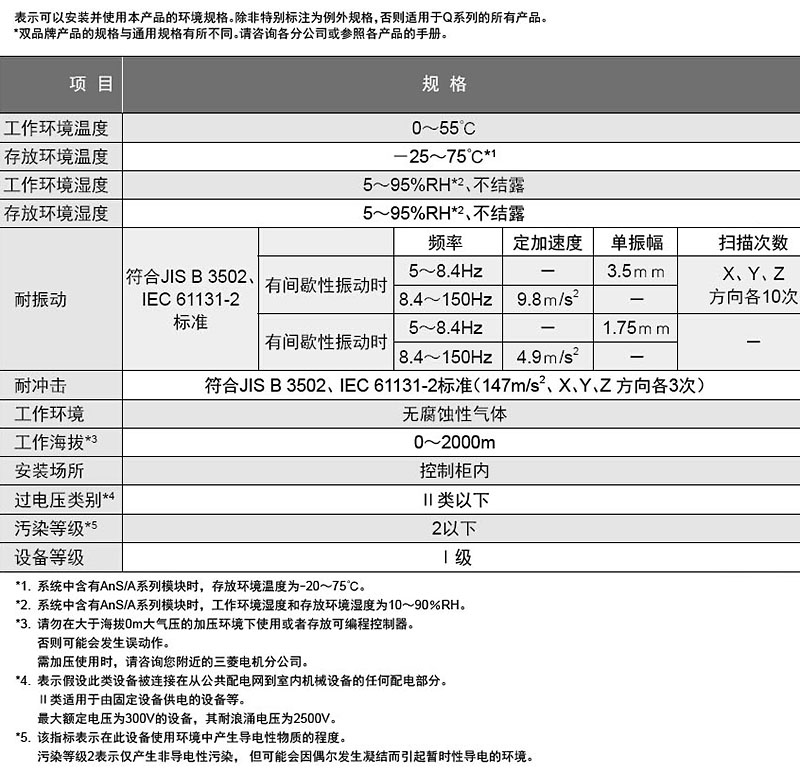

- 规格参数

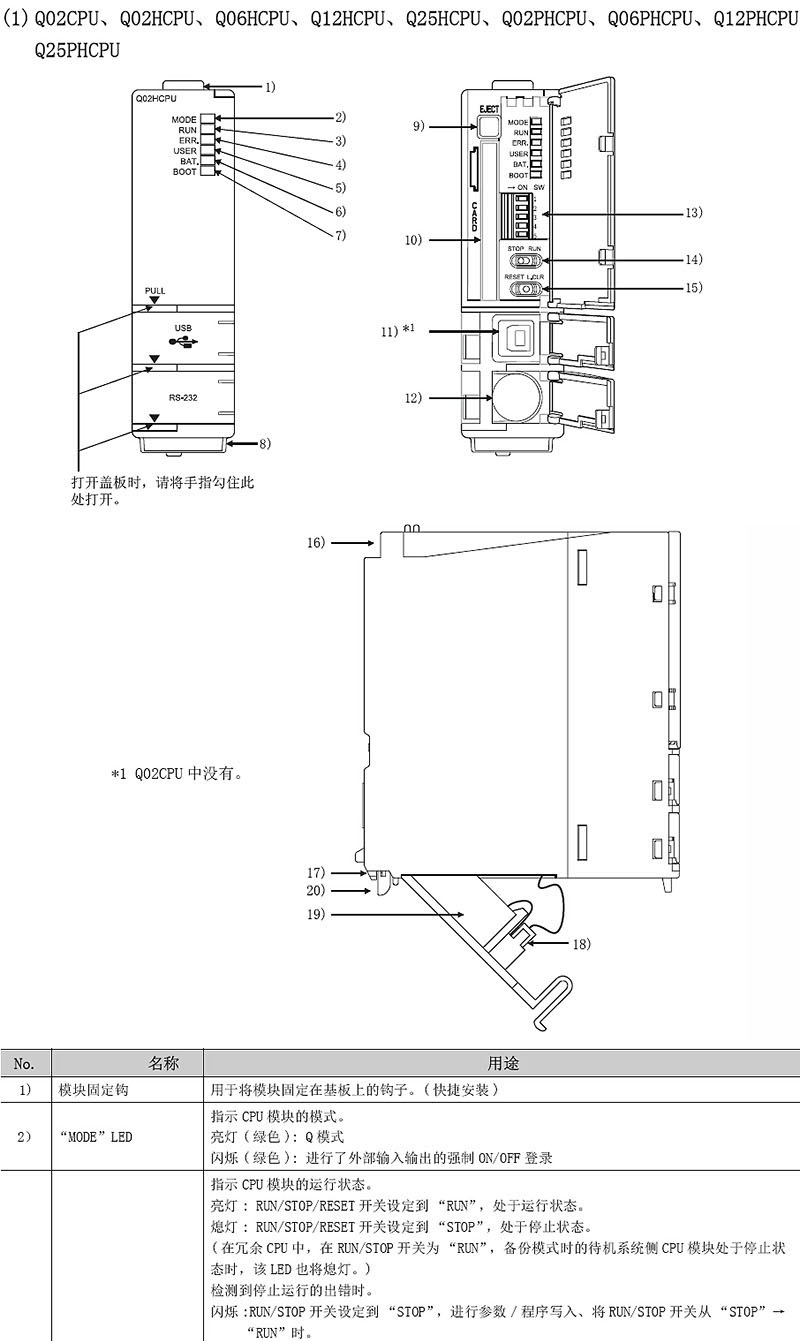

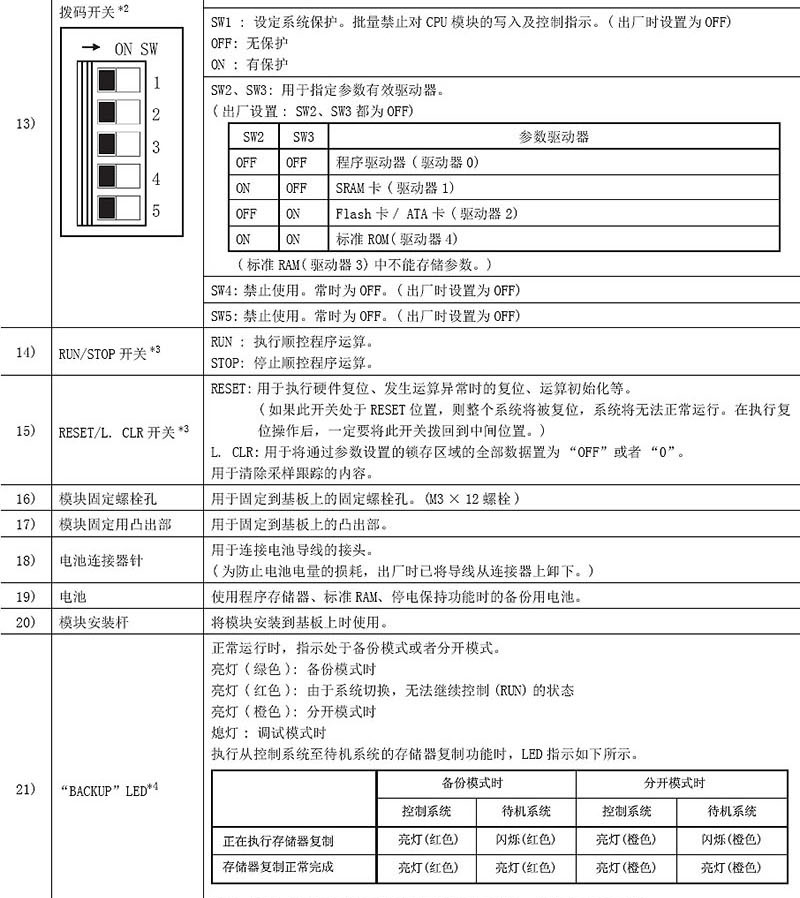

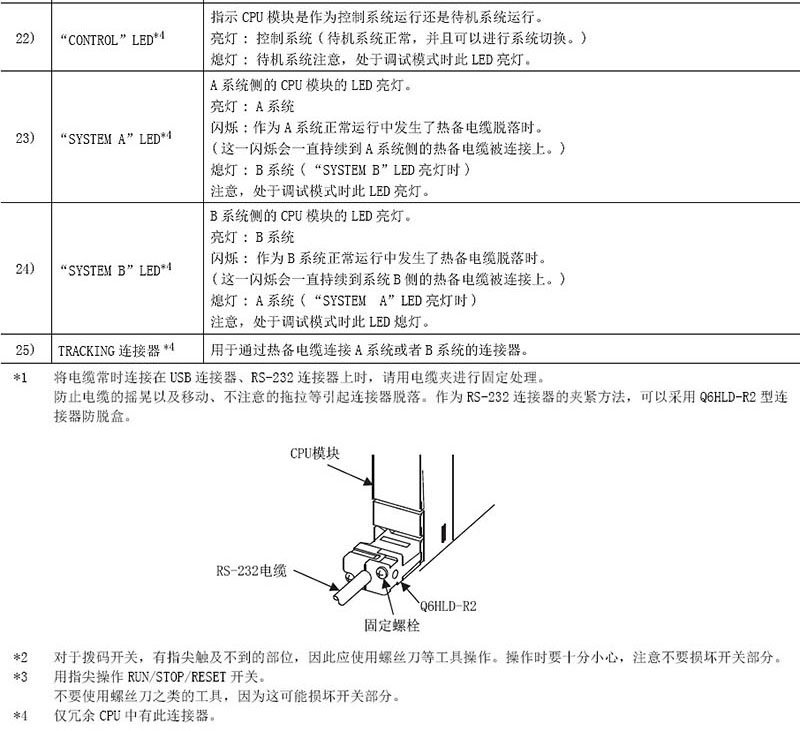

项目 | Q02CPU | Q02HCPU | Q06HCPU | Q12HCPU | Q25HCPU | ||||
控制方式 | 存储程序反复运算 | ||||||||
输入输出控制方式 | 刷新方式 | ||||||||
顺序语言(顺序控制语言） | 继电器符号语言(梯形图) | ||||||||
逻辑符号语言(列表） | |||||||||
MELSAP3(SFC)、MELSAP-L | |||||||||
功能块 | |||||||||
结构化文本(ST) | |||||||||
外围设备连接端口 | USB | - | √ | ||||||
RS-232 | √ | ||||||||
存储卡接口 | √(SRAM卡、闪存卡、ATA卡） | ||||||||
处理速度*1 | LD指令 | 79ns | 34ns | ||||||
MOV指令 | 237ns | 102ns | |||||||
PC MIX值(指令/ms) *2 | 4.4 | 10.3 | |||||||
浮点加法 | 1.8μs | 0.78μs | |||||||
总指令数*3 | 725 | ||||||||
实数运算(浮点运算)指令 | √ | ||||||||
字符串处理指令 | √ | ||||||||
PID指令 | √ | ||||||||
特殊函数指令(三角函数、平方根、指数运算等） | √ | ||||||||
恒定扫描(使扫描时间保持恒定的功能） | 0.5〜2000ms(可用0.5ms的单位进行设置） | ||||||||
程序容量 | 28K步 | 60 K步 | 124 K步 | 252 K步 | |||||
输入输出软元件点数[X/Y] | 8192点 | ||||||||
输入输出点数[X/Y] | 4096点 | ||||||||
内部继电器[MY]*4 | 8192点 | ||||||||
锁存继电器[L] *4 | 8192点 | ||||||||
链接继电器[B]*4 | 8192点 | ||||||||
定时器[TP] *4 | 2048点 | ||||||||
累积定时器[ST]*4 | 0点 | ||||||||
计数器[c] *4 | 1024点 | ||||||||
数据寄存器[DP] *4 | 12288点 | ||||||||
链接寄存器[W] *4 | 8192点 | ||||||||
信号器[F]*4 | 2048点 | ||||||||
边缘继电器信号器[v]*5 | 2048点 | ||||||||
链接特殊继电器[SB] | 2048点 | ||||||||
链接特殊寄存器[SW] | 2048点 | ||||||||
文件寄存器[R、ZR] | 32768点*5 | 65536点*5 | 131072点*5 | ||||||
步进继电器[S] | 8192点 | ||||||||
变址寄存器[Z] | 16点 | ||||||||
指针[P] | 4096点 | ||||||||
中断指针[1] | 256点 | ||||||||
特殊继电器[SM] | 2048点 | ||||||||
特殊寄存器[SD] | 2048点 | ||||||||
函数输入[FX] | 16点 | ||||||||
函数输出[FY] | 16点 | ||||||||
函数寄存器[FD] | 5点 | ||||||||
本地软元件 | √ | ||||||||
软元件初始值 | √ | ||||||||
1、 即使对软件进行了变址修改，处理速度也不会发生延迟。
2、 PC MIX值是在1μs内执行的基本指令和数据处理指令等的平均指令数。数值越大，表示处理速度越快。
3、 不包括智能功能模块专用指令。
4、 表示在默认状态下的点数。可通过参数进行更改。
5、 表示在使用内罝存储器（标准RAM)时的点数。可使用SRAM卡或闪存卡来增加点数。（不能通过闪存卡从程序写入数据。）使用SRAM卡时，最多可使用1041408点。

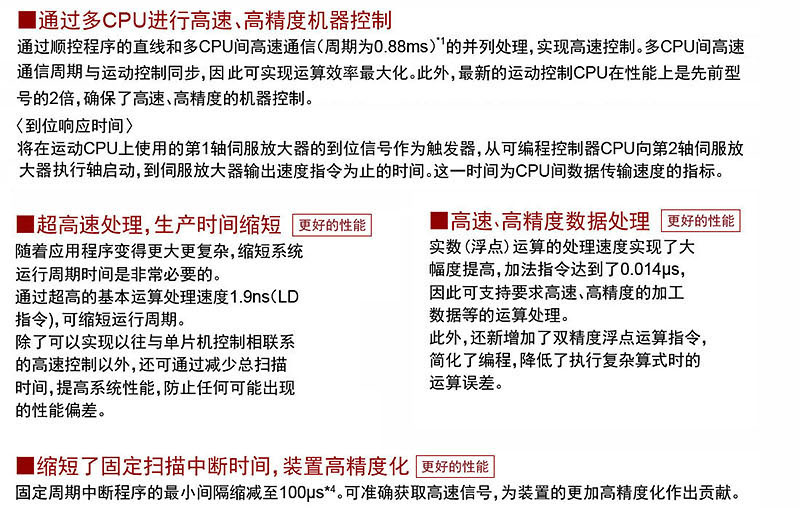

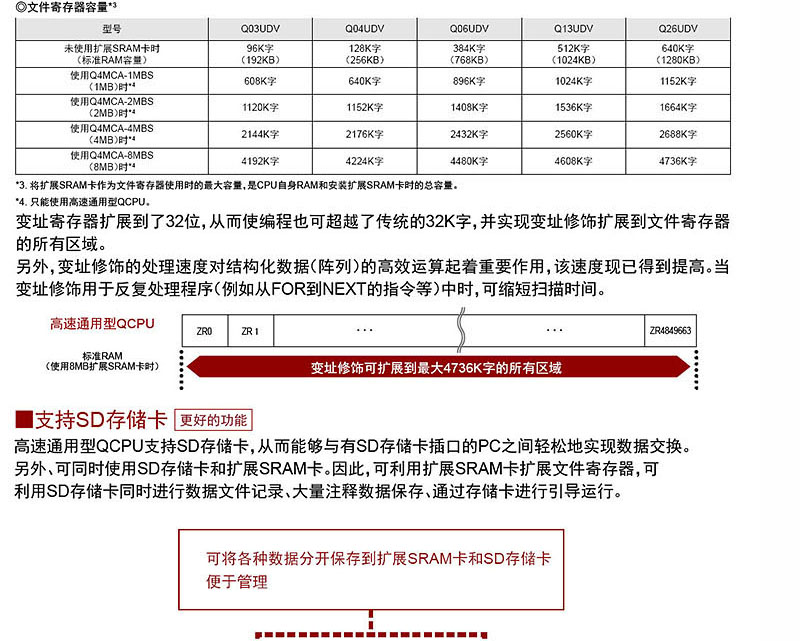

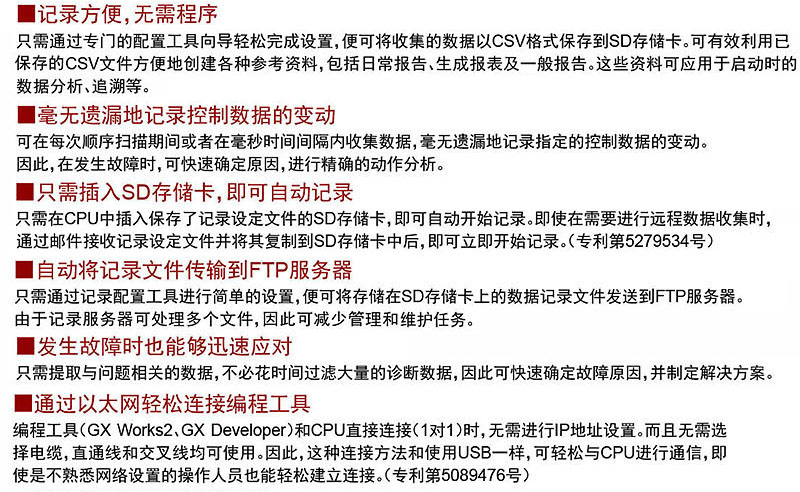

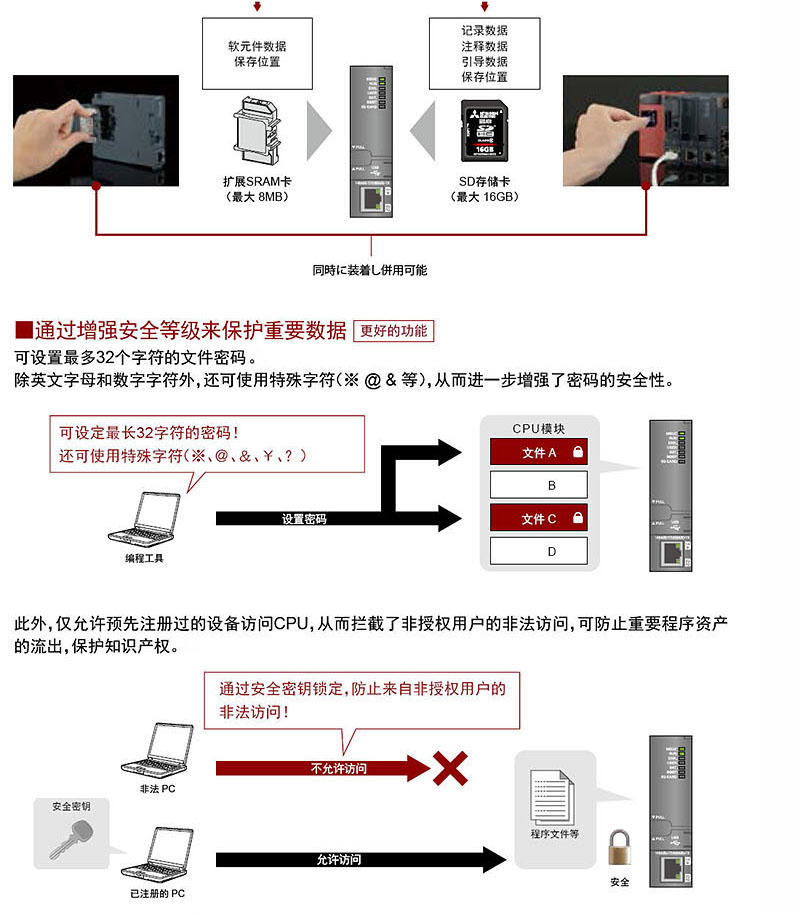

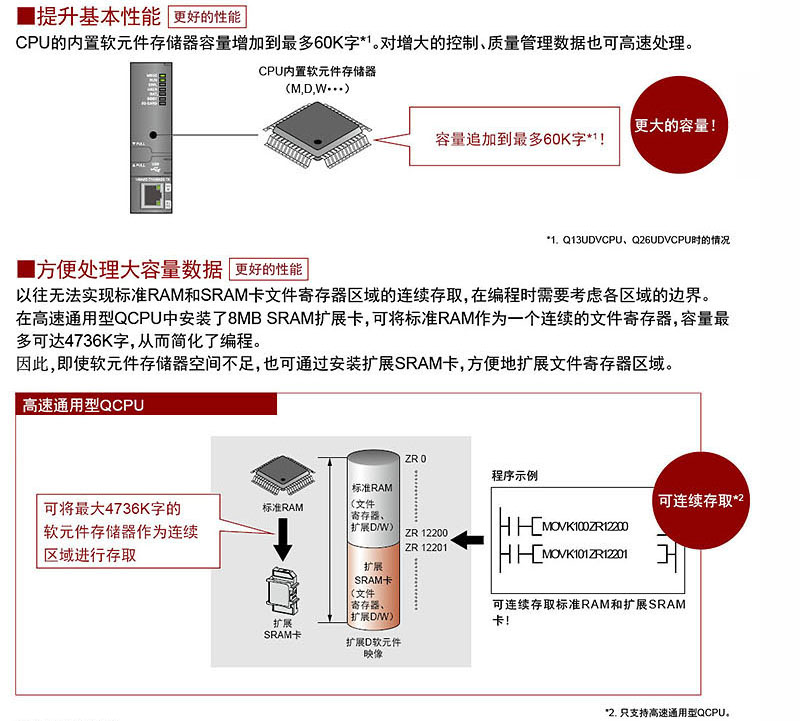

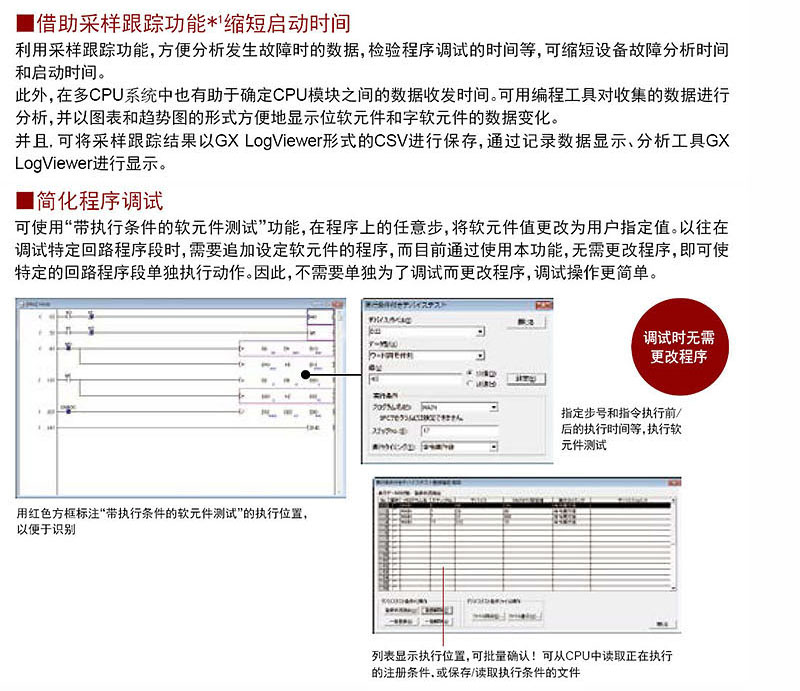

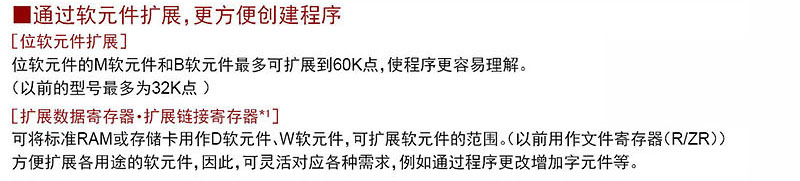

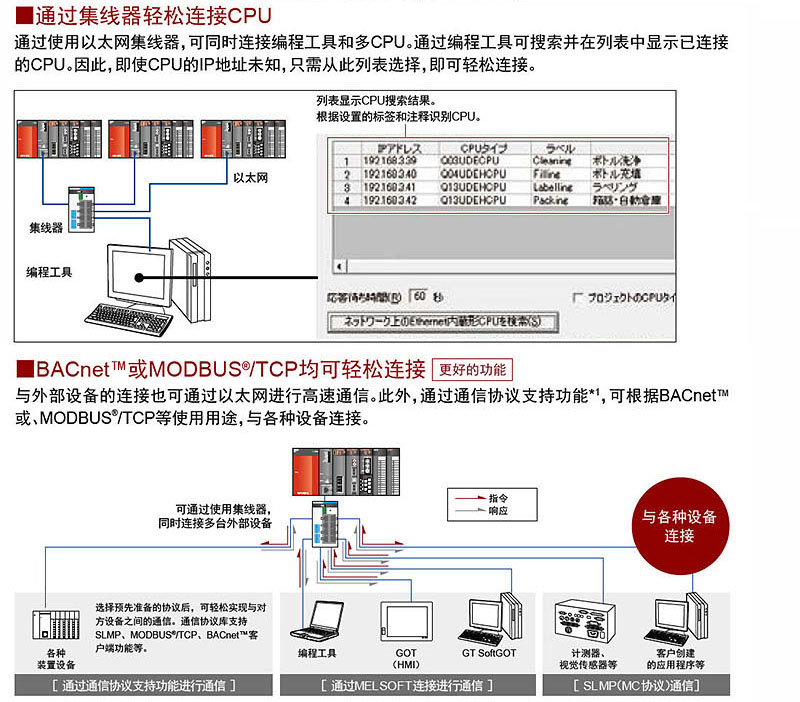

通用型高速型CPU | Q03UDVCPU | 输入输出点数:4096点输入输出软元件点数:8192点 程序容量:30K步 基本运算处理速度(LD指令):1.9ns 程序内存容量:120KB 外围设备连接端口:USB、以太网(通信协议支持功能）存储卡I/F:SD存储卡、扩展SRAM卡 |
Q04UDVCPU | 输入输出点数:4096点输入输出软元件点数:8丨92点 程序容量:40K步 基本运算处理速度(LD指令):1.9ns 程序内存容量:160KB 外围设备连接端口:USB、以太网(通信协议支持功能）存储卡I/F:SD存储卡、扩展SRAM卡 | |
Q06UDVCPU | 输入输出点数:4096点输入输出软元件点数:8丨92点 程序容量:60K步 基本运算处理速度(LD指令):1.9ns 程序内存容量:240KB 外围设备连接端口:USB、以太网(通信协议支持功能）存储卡I/F:SD存储卡、扩展SRAM卡 | |
Q13UDVCPU | 输入输出点数:4096点输入输出软元件点数:8192点 程序容量:130K步 基本运算处理速度(LD指令)_1.9ns 程序内存容量:520KB 外围设备连接端口:USB、以太网(通信协议支持功能）存储卡I/F:SD存储卡、扩展SRAM卡 | |
Q26UDVCPU | 输入输出点数:4096点输入输出软元件点数:8192点 程序容量:260K步 基本运算处理速度(LD指令):1.9ns 程序内存容量:1040KB 外围设备连接端口:USB、以太网(通信协议支持功能）存储卡I/F:SD存储卡、扩展SRAM卡 | |
通用型QCPU | QOOUJCPU | 输入输出点数:256点输入输出软元件点数:8192点 程序容量:10K步 基本运算处理速度(LD指令):120ns 程序内存容量:40KB 外围设备连接端口:USB、RS-232存储卡I/F:无5插槽1板带AC100〜240V输入/DC5V3A输出电源 |
QOOUCPU | 输入输出点数:1024点输入输出软元件点数:8192点 程序容量:10K步 基本运算处理速度(LD指令):80ns 程序内存容量:40KB 外围设备连接端口:USB、RS-232存储卡I/F:无 | |
Q01UCPU | 输入输出点数:1024点输入输出软元件点数:8192点 程序容量:15K步 基本运算处理速度(LD指令):60ns 程序内存容量:60KB 外围设备连接端口:USB、RS-232存储卡I/F:无 | |
Q02UCPU | 输入输出点数:2048点输入输出软元件点数:8192点 程序容量:20K步 基本运算处理速度(LD指令):40ns程序内存容量:80K 外围设备连接端口: USB、RS-232存储卡I/F:SRAM卡、闪存卡、ATA卡 | |
Q03UDCPU | 输入输出点数:4096点输入输出软元件点数:8192点 程序容量:30K步 基本运算处理速度(LD指令):20ns 程序内存容量:120KB可多CPU间髙速通信 外围设备连接端口:USB、RS-232存储卡I/F:SRAM卡、闪存卡、ATA卡 | |
Q04UDHCPU | 输入输出点数:4096点输入输出软元件点数:8192点 程序容量:40K步 基本运算处理速度(LD指令):9.5ns 程序内存容量:160KB可多CPU间高速通信 外围设备连接端口:USB、RS-232存储卡I/F:SRAM卡、闪存卡、ATA卡 | |
Q06UDHCPU | 输入输出点数:4096点输入输出软元件点数:8192点 程序容量:60K步 甚本运算处理速度(LD指令):9.5ns 程序内存容量:240KB可多CPU间高速通信 外围设备连接端口:USB、RS-232存储卡I/F:SRAM卡、闪存卡、ATA卡 | |
Q10UDHCPU | 输入输出点数:4096点输入输出软元件点数:8192点 程序容量:100K步 基本运算处理速度(LD指令):9.5ns 程序内存容量:400KB可多CPU间高速通信 外围设备连接端口: USB、RS-232存储卡I/RSRAM卡、闪存卡、ATA卡 | |
Q13UDHCPU | 输入输出点数:4096点输入输出软元件点数:8192点 程序容量:130K步 基本运算处理速度(LD指令):9.5ns 程序内存容量:520KB可多CPU间高速通信 外围设备连接端口:USB、RS-232存储卡I/F:SRAM卡、闪存卡、ATA卡 | |
Q20UDHCPU | 输入输出点数:4096点输入输出软元件点数:8192点 程序容量:200K步 基本运算处理速度(LD指令):9.5ns 程序内存容量:800KB可多CPU间高速通信 外围设备连接端口:USB、RS-232存储卡I/RSRAM卡、闪存卡、ATA卡 | |
Q26UDHCPU | 输入输出点数:4096点输入输出软元件点数:8192点 程序容量:260K步 基本运算处理速度(LD指令):9.5ns 程序内存容量:1040KB可多CPU间高速通信 外围设备连接端口:USB、RS-232存储卡I/F:SRAM卡、闪存卡、ATA卡 | |
Q03UDECPU(以太网内置型) | 输入输出点数:4096点输入输出软元件点数:8192点 程序容量:30K步 甚本运算处理速度(LD指令):20ns 程序内存容量:120KB可多CPU间高速通信 外围设备连接端口:USB、Ethernet存储卡I/F:SRAM卡、闪存卡、ATA卡 | |
Q04UDEHCPU(以太网内置型) | 输入输出点数:4096点输入输出软元件点数:8192点 程序容量:40K步 基本运算处理速度(LD指令):9.5ns 程序内存容量:160KB可多CPU间高速通信 外围设备连接端口:USB、以太网存储卡I/F:SRAM卡、闪存卡、ATA卡 | |
Q06UDEHCPU(以太网内置型) | 输入输出点数:4096点输入输出软元件点数:8192点 程序容量:60K步 基本运算处理速度(LD指令):9.5ns 程序内存容量:240KB可多CPU间高速通信 外围设备连接端口:USB、以太网存储卡I/F:SRAM卡、闪存卡、ATA卡 | |
Q10UDEHCPU(以太网内置型) | 输入输出点数:4096点输入输出软元件点数:8192点 程序容量:100K步 基本运算处理速度(LD指令):9.5ns 程序内存容量:400KB可多CPU间高速通信 外围设备连接端口:USB、以太网存储卡I/F:SRAM卡、闪存卡、ATA卡 | |
Q13UDEHCPU(以太网内置型) | 输入输出点数:4096点输入输出软元件点数:8192点 程序容量:130K步 基本运算处理速度(LD指令):9.5ns 程序内存容量:520KB可多CPU间高速通信 外围设备连接端口:USB、以太网存储卡l/F:SRAM卡、闪存卡、ATA卡 | |
Q20UDEHCPU(以太网内置型) | 输入输出点数:4096点输入输出软元件点数:8丨92点 程序容量:200K步 基本运算处理速度(LD指令):9.5ns 程序内存容量:800KB可多CPU间高速通信 外围设备连接端口:USB、以太网存储卡I/F:SRAM卡、闪存卡、ATA卡 | |
Q26UDEHCPU(以太网内置型) | 输入输出点数:4096点输入输出软元件点数:8192点程序容量:260K步 基本运算处理速度(LD指令):9.5ns 程序内存容量:1040KB可多CPU间高速通信 外围设备连接端口:USB、以太网存储卡I/F:SRAM卡、闪存卡、ATA卡 | |
Q50UDEHCPU(以太网内置型) | 输入输出点数:4096点输入输出软元件点数:8192点 程序容量:500K步 基本运算处理速度(LD指令):9.5ns 程序内存容量:2000KB可多CPU间高速通信 外围设备连接端口:USB、以太网存储卡I/F:SRAM卡、闪存卡、ATA卡 | |
Q100UDEHCPU(以太网内置型) | 输入输出点数:4096点输入输出软元件点数:8192点 程序容量:1000K步 甚本运算处理速度(LD指令):9.5ns 程序内存容量:4000KB可多CPU间高速通信 外围设备连接端口:USB、以太网存储卡I/F:SRAM卡、闪存卡、ATA卡 | |
基本型QCPU | QOOJCPU | 输入输出点数:256点输入输出软元件点数:2048点 程序容量:8K步 基本运算处理速度(LD指令):200ns程序内存容量:58KB 外围设备连接端口:RS-232存储卡I/F:无5插槽1板带AC100〜240V输入/DC5V3A输出电源 |
QOOCPU | 输入输出点数:1024点输入输出软元件点数:2048点 程序容量:8K步 基本运算处理速度(LD指令):160ns程序内存容M:94KB 外围设备连接端口:RS-232存储卡I/F:无 | |
Q01CPU | 输入输出点数:1024点输入输出软元件点数:2048点 程序容量:14K步 基本运算处理速度(LD指令):100ns程序内存容量:94KB 外围设备连接端口:RS-232存储卡I/F:无 | |
高性能型QCPU | Q02CPU | 输入输出点数:4096点输入输出软元件点数:8192点 程序容量:28K步 基本运算处理速度(LD指令):79ns程序内存容量:112KB 外围设备连接端口:RS-232存储卡I/F:SRAM卡、闪存卡、ATA卡 |
Q02HCPU | 输入输出点数:4096点输入输出软元件点数:8192点 程序容量:28K步 基本运算处理速度(LD指令):34ns程序内存容量:112KB 外围设备连接端口: USB、RS-232存储卡l/F:SRAM卡、闪存卡、ATA卡 | |
Q06HCPU | 输入输出点数:4096点输入输出软元件点数:8192 点程序容量:60K步 基本运算处理速度(LD指令):34ns程序内存容量:240KB 外围设备连接端口:USB、RS-232存储卡I/F:SRAM卡、闪存卡、ATA卡 | |
Q12HCPU | 输入输出点数:4096点输入输出软元件点数:8192点 程序容量:124K步 基本运算处理速度(LD指令）:34ns程序内存容量:496KB 外围设备连接端口:USB、RS-232存储卡I/RSRAM卡、闪存卡、ATA卡 | |
Q25HCPU | 输入输出点数:4096点输入输出软元件点数:8192点 程序容量:252K步 基本运算处理速度(LD指令):34ns 程序内存容量:1008KB 外围设备连接端口:USB、RS-232存储卡I/F:SRAM卡、闪存卡、ATA卡 |
| 品牌 | 三菱电机 |
| 重量(kg) | 0.2 |
| 接口类型 | USB、RS-232 |
| 输入电压(V) | DC5V |

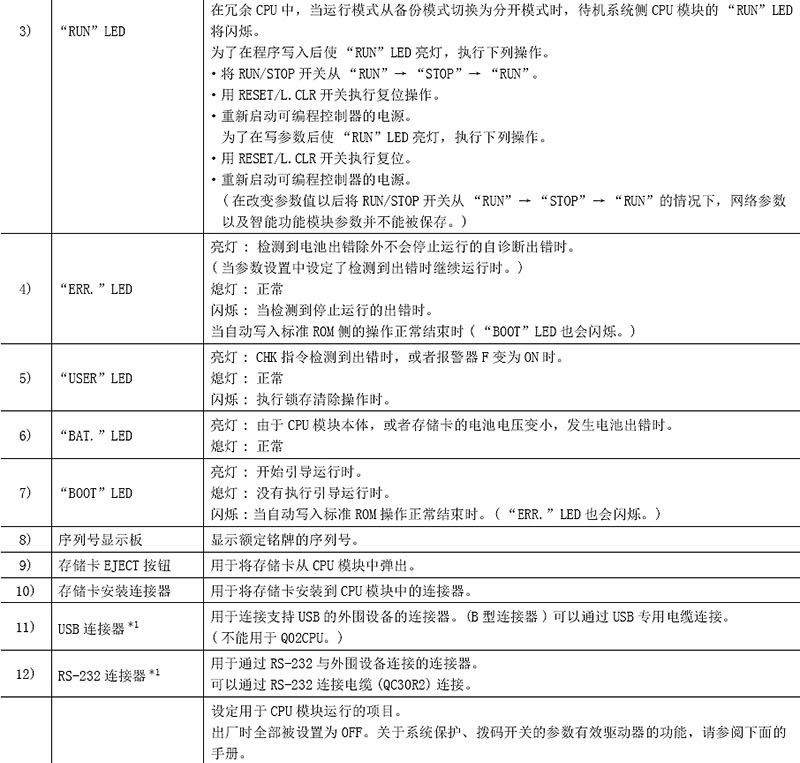

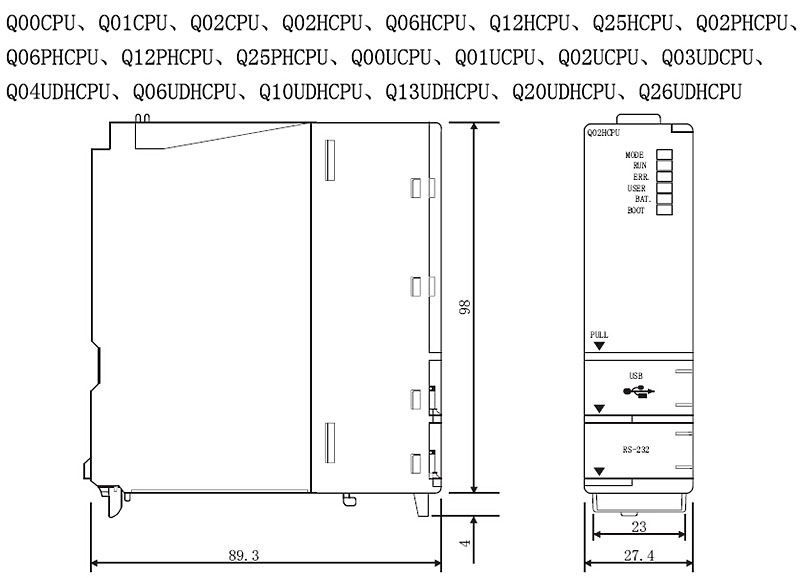

| 外形尺寸(mm)长×宽×高 | 89.3×27.4×98 |
| 系列 | MELSEC-Q |
| 处理时间 | 34ns |
| 内置存储器 | 60K步 |
| 型号 | - |
| 通讯协议 | - |
| 数字量输入集成通道（DI） | - |
| 数字量输出集成通道（DO） | - |
| 模拟量输入集成通道（AI） | - |
| 模拟量输出集成通道（AO） | - |
| 连接器 | - |
