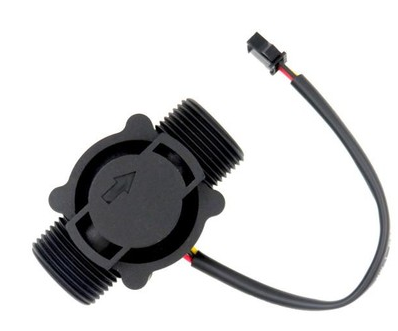

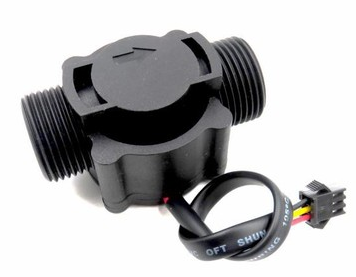

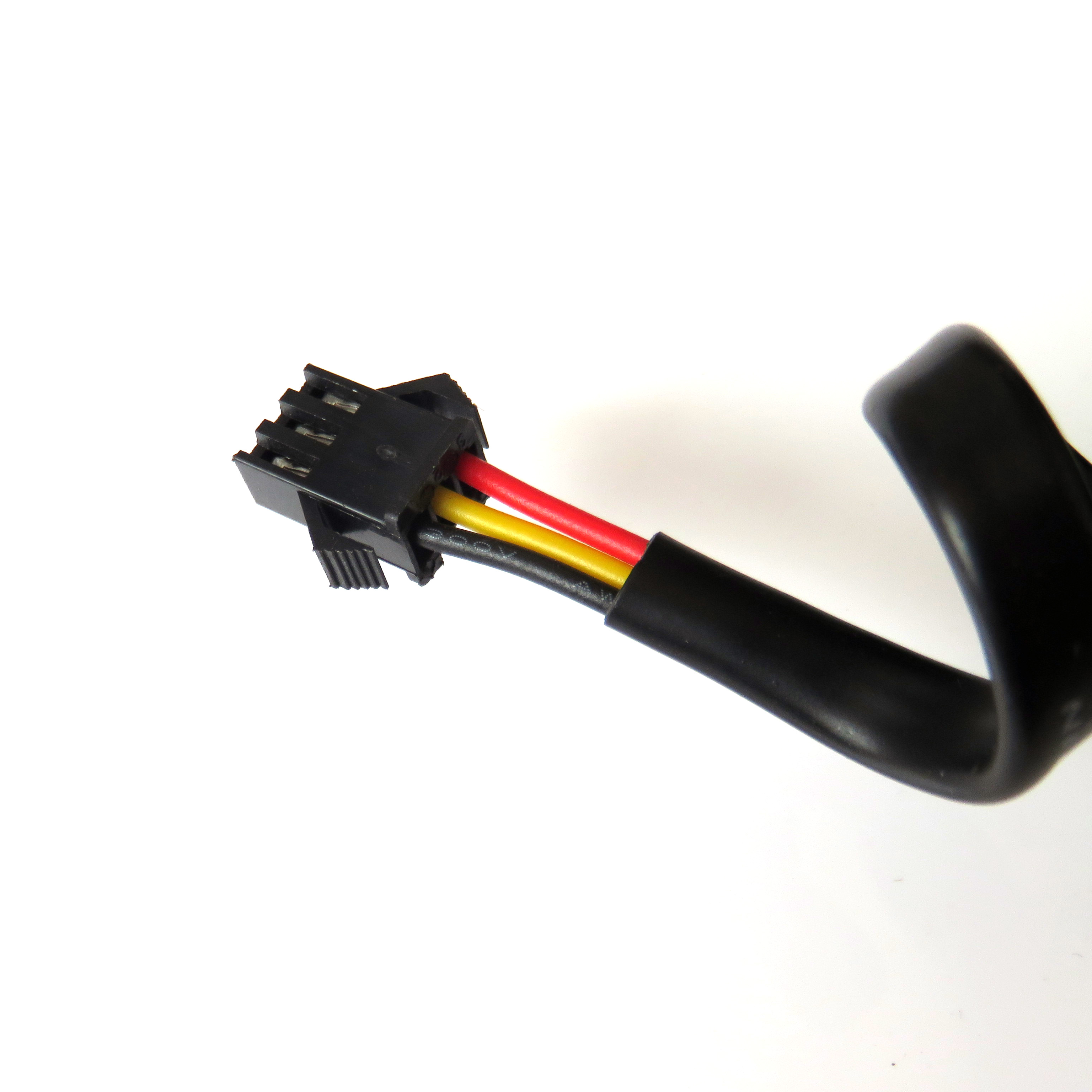

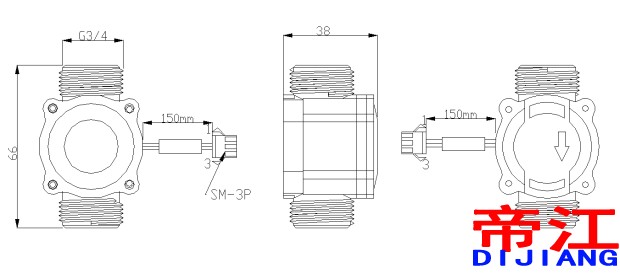

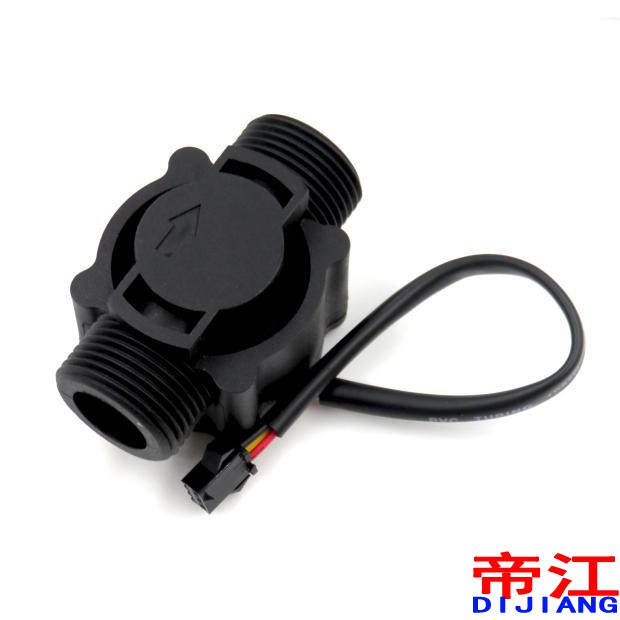

1 红 IN 接正极
2 黄 OUT 信号输出线
3 黑 GND 接负极

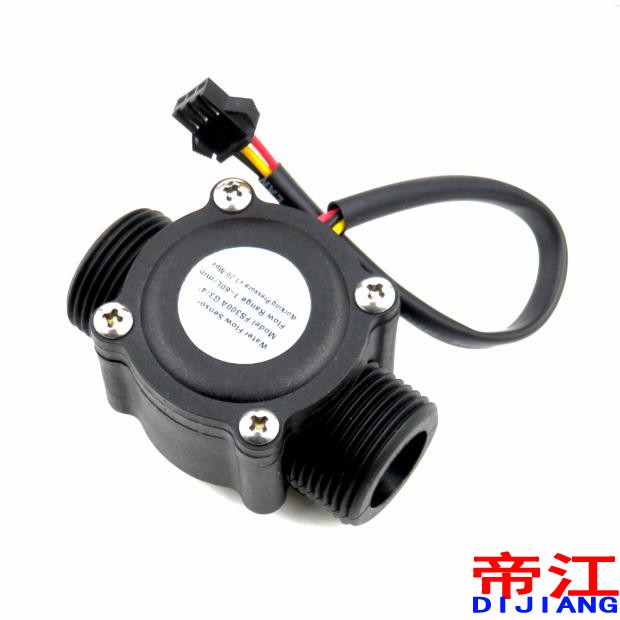

频率：F=5.5*Q(L/Min) 误差：±2% 电压：3.5-24VDC,电流不能超过10mA，流完一升水输出330个脉冲
即频率计算=常数5.5*单位流量（L/min）*时间（秒）流量范围：1-60L/min
四、技术参数
适用范围: | 适用于热水器，刷卡机，自动售水机，等流量计量设备！ | |
基 本 参 数 | 1、最低额定工作电压 | DC4.5 5V-24V |
2、最大工作电流 | 15 mA（DC 5V） | |
3、工作电压范围 | DC 5～18 V | |
4、负载能力 | ≤10 mA（DC 5V） | |
5、使用温度范围 | ≤80℃ | |
6、使用湿度范围 | 35%～90%RH（无结霜状态） | |
7、允许耐压 | 水压1.75Mpa以下 | |
8、保存温度 | -25～+ 80℃ | |
9、保存湿度 | 25%～95%RH | |
技 术 要 求 | 1、输出脉冲高电平 | >DC 4.5 V (输入电压DC 5 V) |
2、输出脉冲低电平 | <DC 0.5 V (输入电压DC 5 V) | |
3、精 度 （流量--脉冲输出） | 1～60 L/min±1%以内 | |
4、输出脉冲占空比 | 50±10% | |
5、输出上升时间 | 0.04μS | |
6、输出下降时间 | 0.18μS | |
7、流量-脉冲特性 | 水平测试脉冲频率(Hz)=[6*Q ]±2%(水平测试) (Q为流量L/min ) | |
8、耐冲击 | 产品包装好,从50cm高度X、Y、Z方向自由落下至混凝土表面无异常, 精度变化10%以内。 | |
9、绝缘电阻 | 霍尔传感器与铜阀体之间的绝缘电阻100MΩ以上。(DC 500V) | |
10、耐热性 | 在80±3℃环境中放置48h ,返回常温1-2h无异常,且零件无裂纹、松驰、膨胀、变形等现象，精度变化10%以内。 | |
11、耐寒性 | 在-20±3℃环境中放置48h ,返回常温1-2h无异常,且零件无裂纹、松驰、膨胀、变形等现象，精度变化10%以内。 | |
12、耐湿性 | 在40±2℃,相对湿度90%～95%RH环境中放置72h取出后,绝缘电阻1MΩ以上。 | |
13、拉拔强度 | 在引出线上施加1分钟10N的拉力，无松脱、拉断现象，且性能无变化。 | |
14、耐久性 | 在常温下,从进水口通入0.1MPa水压,以接通1S,断开0.5S为一循环, 试验30万次无异常。 | |
