- 商品介绍
- 规格参数
| 品牌 | THK |
| 钢球列 | 4 |
| 内径直径 dr | 10 |
| 内径直径 公差 | 0 ‒0.010 |
| 外径 D | 19 |
| 外径 公差高级・精密级 | 0 ‒0.016 |
| 长度 L | 55 |
| 长度 公差 | ±0.3 |
| 偏心度（最大）μm | 12 |
| 径向间隙公差 μm | ‒5 |
| 基本额定载荷 CN | 588 |
| 基本额定载荷 Co N | 1100 |
| 质量 g | 69 |

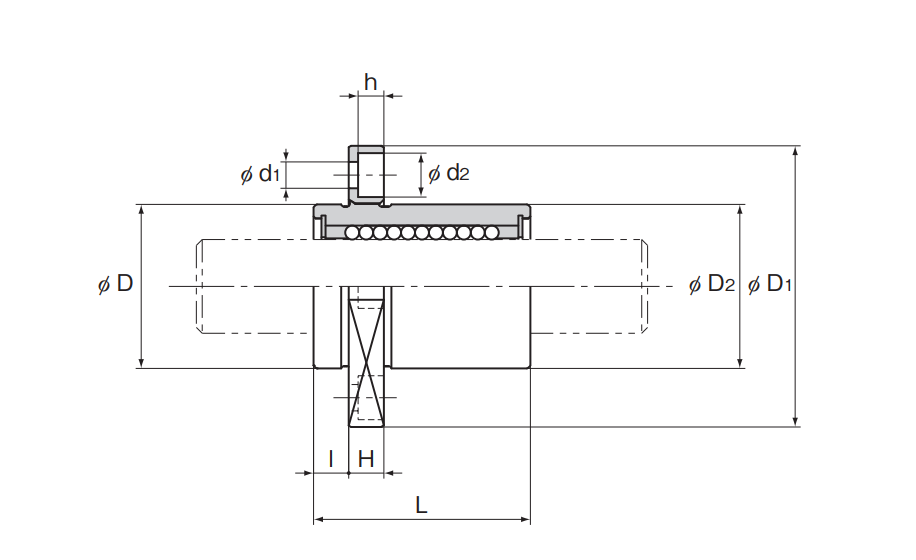

| 法兰直径D₁ | 39 |
| 法兰直径公差 | 0 ‒0.2 |
| 法兰直径H | 6 |
| 法兰直径PCD | 29 |
| 法兰直径安装孔 d 1 ×d 2 ×h | 4.5×7.5×4.4 |
| 法兰垂直度 | 12 |
| 法兰直径I | 6 |
| 法兰直径K | 30 |
| 法兰直径D₂ | 19 |
| 内径直径 公差精密级 | - |
| L1 | - |
| 公差 | - |
| L2 | - |
| Do | - |
| ho | - |
| h1 | - |
| θº | - |
| 偏心度（最大）μm | - |
| 润滑孔 do | - |
| 内径直径 公差 | - |
| 主要外径 D | - |
| 主要外径 公差 | - |
| 偏心度（最大）μm | - |
| 主要尺寸H | - |
| 主要尺寸W | - |
| 主要尺寸L | - |
| 主要尺寸B | - |
| 主要尺寸S | - |
| 主要尺寸安装 螺栓 型号 | - |
| 主要尺寸h±0.02 | - |
| 主要尺寸A±0.05 | - |
| 主要尺寸g | - |
| 主要尺寸I | - |
| 主要尺寸轴径d | - |
| 主要尺寸锁紧 螺栓 型号 | - |
| 主要尺寸b | - |
| 外形尺寸 高度M | - |
| 外形尺寸 宽度W | - |
| 外形尺寸 长度L | - |
| LM外壳尺寸安装孔位置B | - |
| LM外壳尺寸安装孔位置B₁ | - |
| LM外壳尺寸安装孔位置C | - |
| LM外壳尺寸螺纹S×ℓ | - |
| LM外壳尺寸贯通螺栓型号S ₂ | - |
| LM外壳尺寸中心高J±0.02 | - |
| LM外壳尺寸W₁±0.02 | - |
| LM外壳尺寸K | - |
| LM外壳尺寸W₂ | - |
| LM外壳尺寸T | - |
| LM外壳尺寸R | - |
| LM外壳尺寸内径直径dr | - |
| LM外壳尺寸内径直径公差 | - |
| 基本额定载荷 | - |
| 基本额定载荷 | - |
| LM外壳尺寸 W₃ | - |
| LM外壳尺寸 L₁ | - |
| LM外壳尺寸R₁ | - |
| LM外壳尺寸N | - |
| LM外壳尺寸螺纹S 1 ×ℓ1 | - |
| LM外壳尺寸螺纹S 2 ×ℓ | - |
| LM外壳尺寸贯通螺栓型号S | - |
| LM外壳尺寸d₂ | - |
| LM外壳尺寸h | - |
| 法兰直径B | - |
| 法兰直径R | - |
| 法兰直径C | - |
| 法兰直径安装孔d₁ | - |
