三相组合式过电压保护器的配套产品，实时在线监测系统过电压，并记录过电压发生的时间和次数。
SHK-TBP相间过电压保护器曾于1993年获得国家专利，因其独特的三相四星形接
线方式，不仅可以限制相对地过电压，而且可以有效的限制相间过电压；
SHK-TBP主要用来保护变压器、开关、母线、电动机等电气设备，可限制大气过电压及各种真空断路器引起的相间操作过电压；
十多年来，已有数十万台SHK-TBP运行在发电、供电、用电企业的电力电网中，为电网的安全运行作出了巨大的贡献。
过电压在线监测仪，是一种以高性能微处理器为核心部件的智能型放电记录仪表，属精密电子仪器，使用时在非特殊要求及许可的前提下，必须满足以下工作条件：
1.电源电压：220Ｖ±5% AC/DC
2.输入信号：<200A峰值
3.环境温度：-5℃～+45℃；24小时内平均气温：< +40℃
4.安装地海拔高度：2000m及以下
5.大气条件：安装地最湿月平均最大相对湿度≤90%，同时该月平均温度≤+25℃
型号 (SHK-TBP-) | 系统额 定电压 （KV） r.m.s | 工频放 电电压 （KV） r.m.s | 操作冲击 电流残压 （不大于） （KV） crest | 1.2/50冲 击放电电 压及残压 （不大于） （KV） crest | 雷电冲击 电流残压 （不大于） （KV） crest | 产品高度（H） (mm) | |||
标准 | 允许范围 | 100A | 500A | 500A | 5KA | ||||
A-3.8/131 | 3.15 | 5.2 | 4.68~6.5 | 7 | － | 7.5 | 7.5 | － | 182 |
A-7.6/131 | 6.3 | 10.4 | 9.36~13 | 14 | － | 15 | 15 | － | 182 |
A-12.7/131 | 10.5 | 17.2 | 15.48~21.5 | 23.1 | － | 24.8 | 24.8 | － | 197 |
B-3.8/131 | 3 | 7 | 6.3~8.8 | － | 10.2 | 10.2 | － | 12 | 182 |
B-7.6/131 | 6 | 14 | 12.6~17.5 | － | 20.4 | 20.4 | － | 24 | 197 |
B-12.7/131 | 10 | 23.2 | 20.88~29 | － | 33.8 | 33.8 | － | 40 | 220 |
B-42/280 | 35 | 72 | 64.8~90 | － | 105 | 105 | － | 119 | 591 |
C-3.8/131 | 3 | 7.4 | 6.66~9.25 | － | 10.4 | － | － | 11.7 | 182 |
C-7.6/131 | 6 | 14.6 | 13.14~18.25 | － | 20.4 | － | － | 23.4 | 197 |
C-12.7/131 | 10 | 24.4 | 21.96~30 | － | 34.5 | － | － | 39.1 | 220 |
C-42/280 | 35 | 74 | 66.6~92.5 | － | 105 | 119 | 591 | ||

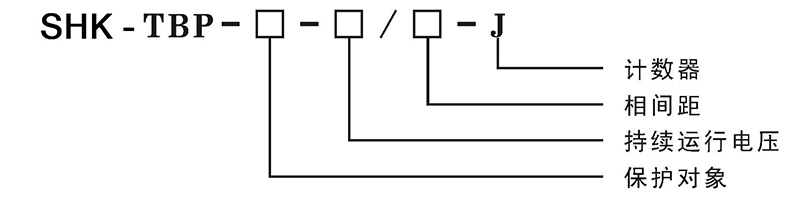

保护对象： | A 电动机 | ||
B 发电机、变压器、母线线路、开关 | |||
C 并联补偿电容器 | |||
O 电机中性点 | |||
持续运行 电压： | 允许持久的加在TBP相间及相对地的工频电压有效值 | ||
3.8： | 代表3KV系统 | ||
7.6： | 代表6KV系统 | ||
12.7： | 代表10KV系统 | ||
42： | 代表35KV系统 | ||
相间距： | TBP保护单元之间的距离 | ||
131： | 三立柱式，立柱间距为131mm，接地相埋装在底座中 | ||
280： 280 ： | 三立柱式，立柱间距为280mm，接地相埋装在底座中 | ||
计数器： | l "IM"为过电压动作记录仪(只适用于户内型35KVTBP) l "J"为无源液晶过电压计数器(只适用于3-10KVTBP) | ||
