当皮带出现撕裂、 戳破、 交接处损坏或锐利物凸出皮带时， 纵裂监测器能及时感测并准确发出报警信号或关掉输送机， 避免价值昂贵的
输送皮带发生严重的纵向撕裂事故。
输送皮带是皮带输送机的重要组成部分， 其成本约占整机的 40%， 但皮带撕裂事故时有发生， 严重的事故发生时， 将损失价值百万以
上的整条皮带。 对于长距离带式输送机， 采用钢丝绳芯输送带以提高拉伸强度， 但其纵向抗撕裂能力却没有得到提高， 仍存在较大隐
患。
钢丝绳芯带式输送机是厂矿生产运输的大动脉， 一旦造成撕裂将会带来极大的经济损失。异物划伤经常发生在漏斗下部， 属于最普遍的
皮带伤害类型。 皮带机运转过程中， 在相继的两条输送机交接处有一垂直落差， 后继输送带的起始端承受前续输送带终端下落物料的强
大惯性， 当物料中混入铁器木块等杂物时， 这些表面尖锐的利器可能形成利刃对行进中的皮带造成纵向撕裂。
工作原理：
采掘矿石、 煤炭等原物料时， 因各种原因造成尖锐铁器、 木材等混入， 随原物料进入溜槽内， 下落并贯穿皮带。
贯穿的异物随皮带向前移动， 触到传感检测器。
传感检测器将信号输给转换器，转换器发出停机和报警的开关信号。
输送机动力系统失电停止运行。
高灵敏， 瞬间反应。 各个方位的压力均能检测。
安全设计。 动作后， 信号转换器将持续发出停机信号， 恢复时需按动解除按钮或关停电源重新启动。 可保护现场检修人员的人身安全。
传感器紧靠托辊安装， 最大限度消除传统纵裂开关的检测盲区。
独特断线检测功能， 主动发现传感器损坏及线路故障， 更大安全保证。
断线检测蜂鸣及指示灯报警。
传感器外敷有安全护套， 防止灰尘和输送物料附着。有耐臭氧、 耐紫外线、耐腐蚀（ 浓酸环境下会缩短使用寿命）、 耐天候、 防水等
特点， 在恶劣环境及高纬度区域也能使用。
户内型信号转换器含延时可调功能。
多通道信号转换器最多可以配备 4个传感器， 各传感器独立通道， 停机后可迅速获知故障点， 减少排查时间和停机时间。
传感器的数量由用户自行选择， 经济性能显著。
| 信号转换器参数 | |||
| 型号 | RL80A | RL80B | RL80C |
| 防护等级 | IP40 | IP67 | |
| 使用环境 | 户内 | 户外 | |
| 信号通道 | 单通道 | 四通道 | 单通道 |
| 外壳材质 | ABS | ||
| 适用温度 | -20~+60℃ | ||
| 延时可调 | 0~9 秒 | ||
| 电压等级 | 220VAC50-60HZ | ||
| 接点 | 1NO+1NC | ||
| 接点容量 | AC250V 2A | ||
| 最大接线 | MAX 1km | ||
| 检测器参数 | |

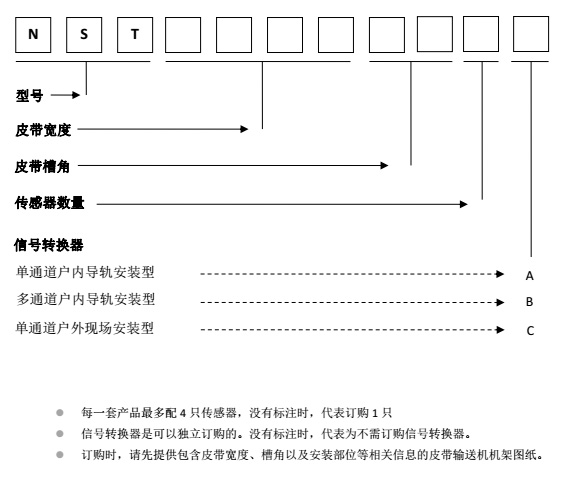

| 型号 | NST |
| 防护等级 | IP65 |
| 适应温度 | -30~+85℃ |
| 皮带宽度 | 650~1800mm |
| 输送槽角 | 30° ， 35° ， 45° |

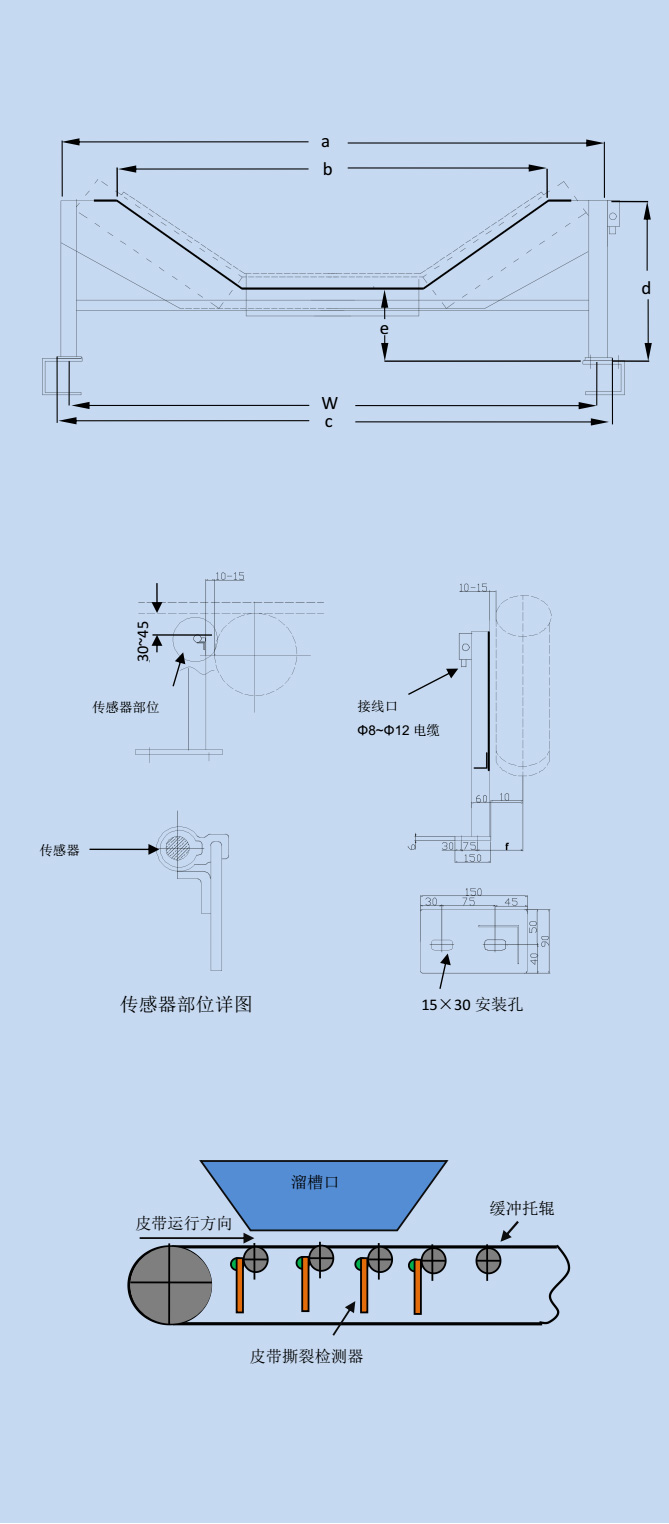

| 35° 槽角,辊筒直径 108mm 外形参数（ 参考） | |||||||
| 皮带宽 | 型号 | w | a | b | c | d | e |
| 650mm | NST-0650-35 | 810 | 860 | 700 | 890 | 319 | 200 |
| 800mm | NST-0800-35 | 1010 | 910 | 750 | 1090 | 324 | 200 |
| 1000mm | NST-1000-35 | 1230 | 1130 | 970 | 1310 | 354 | 213 |
| 1200mm | NST-1200-35 | 1460 | 1360 | 1200 | 1540 | 365 | 230 |
| 1400mm | NST-1400-35 | 1660 | 1560 | 1460 | 1740 | 380 | 238 |
| 1600mm | NST-1600-35 | 1860 | 1760 | 1660 | 1940 | 410 | 250 |
| 品牌 | 菲舍 |
