双向拉绳开关用于皮带输送机发生事故时， 能紧急停止输送机的一种开关。 当发生紧急事故或需要检修而停机时， 用于沿线任意位置拉
动钢丝绳， 使输送机停止运行。
双向拉绳开关安装于皮带输送机的两侧， 用钢丝绳沿着输送机将开关链接起来。 当输送机需要紧急制动时， 可在现场任意处拉动钢丝
绳， 拉杆受力旋转， 通过传动轴使凸轮发生位移， 驱动微动开关切断控制线路， 输送机停止运行。
长寿命， 高可靠性的保护开关。
防护等级 IP67， 适合恶劣环境下使用。
采用技术领先的双轴承结构， 保证传动轴的灵动性。
内置 2 组微动开关， 输出停止和报警信号。
选用 12.9 级的高强度紧固件及 SUS304 紧固件。
传动轴采用 SUS304 材料， 精工磨制而成。 可更好的保持防水特性和耐盐碱、 耐酸腐特性。
独立凸轮， 触发角度可依设备现场使用需求自由调整。
5 级弹力调整格栅， 可对操作力进行微调。
特殊防腐要求可定制。

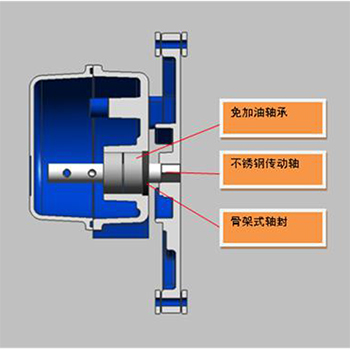

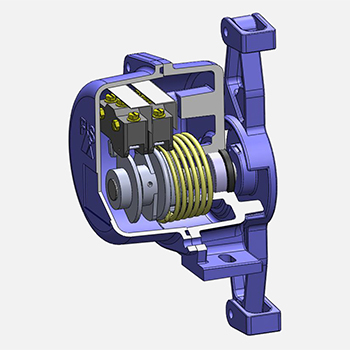

双轴承传动结构
领先的设计， 避免了开关动作时传动轴直接摩擦壳体或轴套， 造成间隙增大， 出现密封不严或者卡死的情况。
免加油轴承， 使传动轴转动时阻力减小， 更加灵活， 显著提高开关动作的灵敏度， 使开关运行稳定可靠。

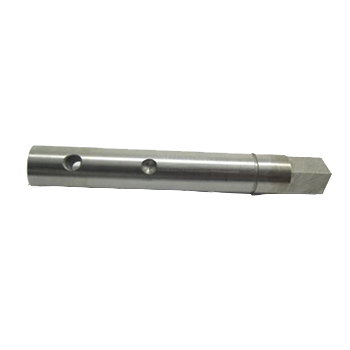

不锈钢传动轴
SUS304 材质， 裸露在开关本体外的部分也能保持不生锈， 更适合恶劣环境下的使用， 耐候耐盐碱。
数控机床及磨床精工制作， 确保精度。 表面光洁， 减少和轴封之间的摩擦， 避免轴封的磨损， 延长开关寿命。

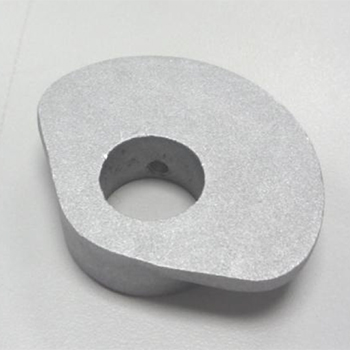

独立凸轮
两组凸轮独立作用， 可维护调整， 便于根据实际需求调整开关动作角度。
表面抛丸处理， 消除棱角， 保证和微动开关滚轮的接触面的平整性。
| 防护等级 | IP67 |
| 接点数量 | 2（ 1NO+1NC） |
| 接点容量 | 10A 125/250VAC 5A 30VDC |
| 操作力 | 49±10N(5±1kgf) |
| 适用温度 | -20℃~+60℃ |
| 电缆出线口 | 直径 6~12mm 电缆 |

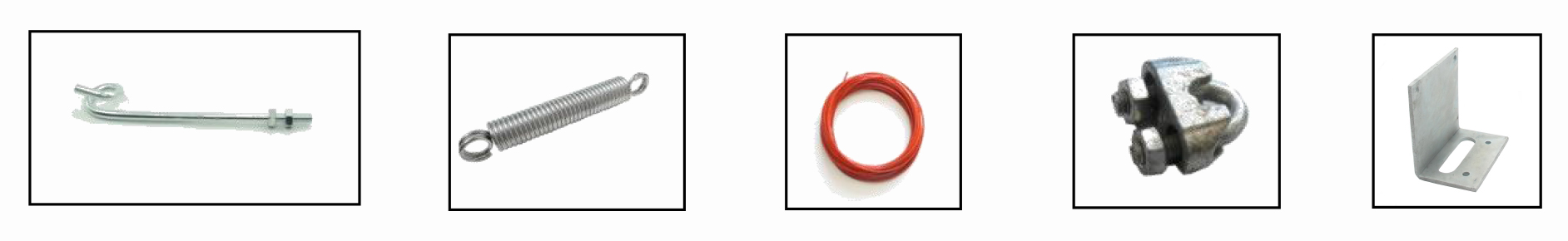

缆绳托环 拉力弹簧 覆塑钢丝绳 绳夹 安装支架
| 名称 | 规格 | 说明 | 每台开关所需数量 |
| 覆塑钢丝绳 RS03/04 | Φ3 /Φ4 | 红色 | 每个开关约需要配 60M |
| 拉力弹簧 RH003 | 140mm*20mm*3mm | 碳钢镀锌/ SUS304 | 每个开关需要配 2PC |
| 绳夹 SK001 | 4# | 碳钢镀锌 | 每个开关需要配 6PC |
| 缆绳托环 TH009 | 7.2*185mm | 碳钢镀锌 | 每个开关需要配 20PC |
| 安装支架 ZJ004 | 150W*210L*110H | 碳钢镀锌 | 每个开关需要配 1PC |
| 品牌 | 菲舍 |
| 触头类型 | - |
| 极数 | - |
| 驱动杆种类 | - |
| 系列 | - |
| 类别 | - |
| 电气连接 | - |
| 操作头类型 | - |
| 材料 | - |
