双向拉绳开关用于皮带输送机发生事故时， 能紧急停止输送机的一种开关。 当发生紧急事故或需要检修而停机时， 用于沿线任意位置拉
动钢丝绳， 使输送机停止运行。
双向拉绳开关安装于皮带输送机的两侧， 用钢丝绳沿着输送机将开关链接起来。 当输送机需要紧急制动时， 可在现场任意处拉动钢丝
绳， 拉杆受力旋转， 通过传动轴使凸轮发生位移， 驱动微动开关切断控制线路， 输送机停止运行。
长寿命， 高可靠性的保护开关。
防护等级 IP67， 适合恶劣环境下使用。
采用技术领先的双轴承结构， 保证传动轴的灵动性。
内置 2 组微动开关， 输出停止和报警信号。
选用 12.9 级的高强度紧固件及 SUS304 紧固件。
传动轴采用 SUS304 材料， 精工磨制而成。 可更好的保持防水特性和耐盐碱、 耐酸腐特性。
独立凸轮， 触发角度可依设备现场使用需求自由调整。
5 级弹力调整格栅， 可对操作力进行微调。
特殊防腐要求可定制。

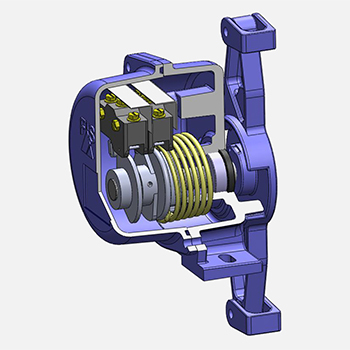

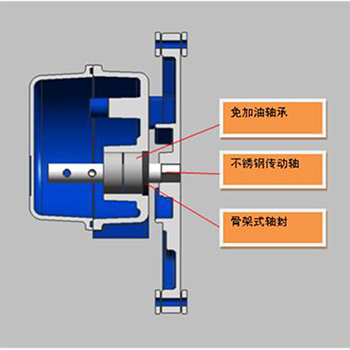

双轴承传动结构
领先的设计， 避免了开关动作时传动轴直接摩擦壳体或轴套， 造成间隙增大， 出现密封不严或者卡死的情况。
免加油轴承， 使传动轴转动时阻力减小， 更加灵活， 显著提高开关动作的灵敏度， 使开关运行稳定可靠。
不锈钢传动轴
SUS304 材质， 裸露在开关本体外的部分也能保持不生锈， 更适合恶劣环境下的使用， 耐候耐盐碱。
数控机床及磨床精工制作， 确保精度。 表面光洁， 减少和轴封之间的摩擦， 避免轴封的磨损， 延长开关寿命。

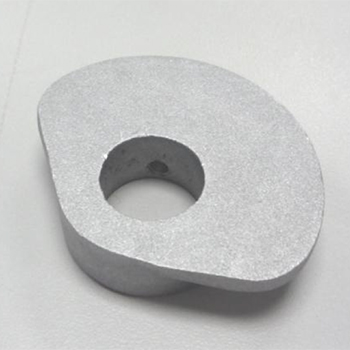

独立凸轮
两组凸轮独立作用， 可维护调整， 便于根据实际需求调整开关动作角度。
表面抛丸处理， 消除棱角， 保证和微动开关滚轮的接触面的平整性。

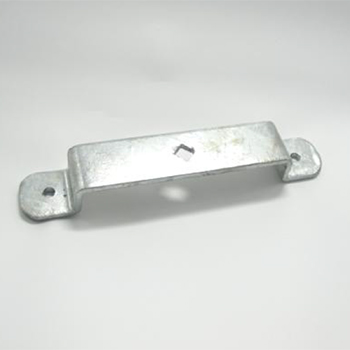

热镀锌操作控制杆
BX5700 操作控制杆， 采用热镀锌表面处理， 室外使用安全无虞， 保证每个配件都能达到开关的整体设计寿命。
| 防护等级 | IP67 |
| 接点数量 | 2（ 1NO+1NC） |
| 接点容量 | 10A 125/250VAC 5A 30VDC |
| 操作力 | 49±10N(5±1kgf) |
| 适用温度 | -20℃~+60℃ |
| 电缆出线口 | 直径 6~12mm 电缆 |

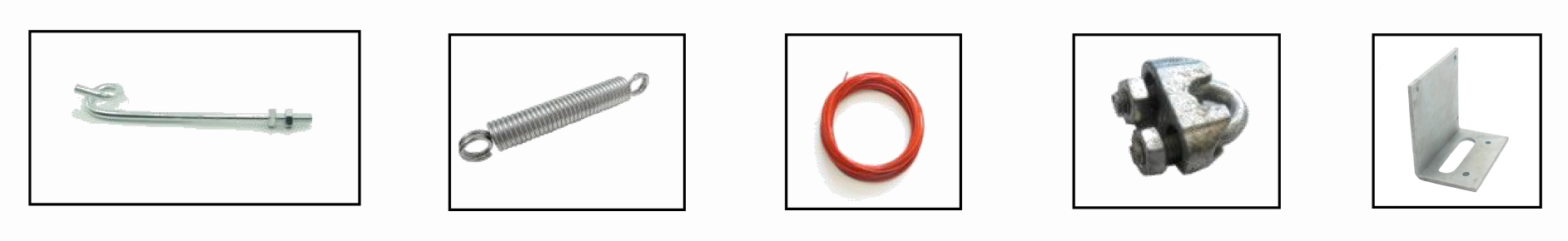

选购附件：
缆绳托环 拉力弹簧 覆塑钢丝绳 绳夹 安装支架
| 名称 | 规格 | 说明 | 每台开关所需数量 |
| 覆塑钢丝绳 RS03/04 | Φ3 /Φ4 | 红色 | 每个开关约需要配 60M |
| 拉力弹簧 RH003 | 140mm*20mm*3mm | 碳钢镀锌/ SUS304 | 每个开关需要配 2PC |
| 绳夹 SK001 | 4# | 碳钢镀锌 | 每个开关需要配 6PC |
| 缆绳托环 TH009 | 7.2*185mm | 碳钢镀锌 | 每个开关需要配 20PC |
| 安装支架 ZJ004 | 150W*210L*110H | 碳钢镀锌 | 每个开关需要配 1PC |
